系统功能与结构

      Pdvigil在线局放监测、检测系统， 适用于对各种中高压电力设备（变压器、开关柜、GIS、电缆等等）进行7x24小时持续局放监测、检测和诊断。对于不同的监测对象，可以选择不同的系统配置和功能模块。用于电缆的在线监测系统，可以选装电缆局放定位功能。

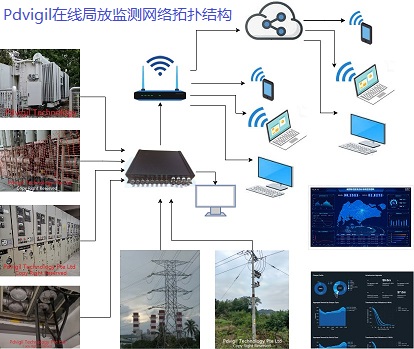

       系统由局放传感器、前端设备（数据采集与处理设备）、网络传输设备、后台诊断与监控平台构成。根据现场条件可采用光纤、以太网线、WiFi、4G等网络传输方式，构成单机、局域网、广域网等不同拓扑结构、不同规模的在线局放监测系统。其中广域网的后台，可以部署于云端或用户自有服务器，实现远程在线监测、检测，不受物理空间和距离限制。

       该系统可以自成一体独立工作，也可以接入电网SCADA系统及电网 数字孪生 系统。

传感器

       系统主要采用高频电流传感器（HFCT），也可以按照检测需要选用暂态地电波传感器（TEV）、特高频传感器（UHF）、宽带天线传感器（WBAnt）、超声传感器等。

数据采集与处理设备

       Pdvigil数据采集与处理设备有多个信号输入端口和校验信号输出端口。输入端口可以配置成适配不同类型的传感器。数据采集与处理设备安装在被监测设备现场，与传感器通过低损耗同轴电缆连接，负责信号放大、滤波降噪、模数转换、数字信号处理、局放信号识别等工作，并将数据通过网络传输到后台。其特点包括：

• 多通道设计，可适配不同类型传感器；
• 具有自校验信号输出功能；
• 输入、输出端口有保护电路，防静电、抗冲击；
• 多量程设计，超大动态范围，系统可自动选择最佳量程；
• 超低噪声电路，多重滤波抗噪、降噪技术措施；
• 宽带接收，有效消除窄带信号的干扰；
• 高速采样，获取更多信号信息，高频输入端采样率 ≧100MSPS;
• 内置高性能FPGA + ARM CPU协同进行高速信号处理;
• 采用多域特征量分析技术，分离不同放电源信号；
• 采用模式识别算法和AI算法，识别局放信号；
• 可以由后台控制并设置信号采集与处理参数，在后台控制下工作。

后台诊断与监控平台

        后台系统负责控制管理整个系统的运行，可以接入多个数据采集与处理前端设备，并可接受多个用户显示终端登录，其主要功能包括：

• 向前端设备发送控制指令和参数，控制其运行。
• 选择前端设备及系统的运行模式：

• • 监测模式： 数据完全在前端处理并完成模式识别，检测到达到预设门限的信号时，通过网络发送告警信号。可以设置多种告警门限，由后台通过网络设置。
  • 诊断模式： 后台通过网络从前端调取原始数据，在后台进行分析，并有人工进行复检和确认。
  • 自校验模式： 在后台控制下，前端设备输出模拟局放信号，对系统功能、性能进行校验。

• 在监测运行模式，后台接收前端设备发送的状态提示和告警信号，并将其通过网络发送到各用户终端。
• 在诊断运行模式，后台从前端设备提取原始数据，按照设定的算法对其进行处理，并在用户终端显示各种分析图表和特征参数，包括PRPD图谱、PRPS图谱、特征聚类图、信号波形、信号频谱、工频周期等。
• 管理并定期保存各个前端设备发出的状态信息、告警信息和原始数据。
• 对被检测的设备进行局放“病例”历史数据分析，评估其绝缘安全状态和发展趋势。
• 模块化结构，可扩展。在线监测电缆时，可选装电缆局放位置测量功能。
